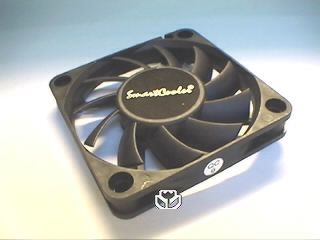

Abbildung:
|
Maßzeichnung:
|
||||||||
|
|
||||||||
|
|
Darstellung:
|
||||||||
|
Beschreibung:
|
Hochverfügbarkeitslüfter in höchster Qualität. Je nach angelegter Spannung zwischen 12 Volt Luftleistung skalierbar. Leisester Lauf ohne Pulsgeräusche. Gefertigt nach ISO-Stadard. | ||||||||
|
|
Physikalische Daten:
|
||||||||
|
Farbe:
|
Schwarz | ||||||||
|
Maße:
|
60x60x10mm | ||||||||
|
Lochabstand:
|
50,0mm | ||||||||
|
Lochdurchmesser:
|
4,3mm | ||||||||
|
Lager:
|
Doppeltes Präzisionskugellager | ||||||||
|
Gewicht:
|
25g | ||||||||
|
|
Leistungsdaten
|
||||||||
|
Drehzal U/min. +/- 10%:
|
5.300
|
||||||||
|
Luftleistung m3/h max:
|
40,5
|
||||||||
|
Geräusch ca. dbA:
|
38
|
||||||||
|
|
Leistungsaufnahme:
|
||||||||
|
Stromverbrauch Amp:
|
0,29
|
||||||||
|
Leistung Watt:
|
3,48
|
||||||||
|
Betriebsspannung:
|
5 - 12 Volt
|
||||||||
|
Startspannung:
|
ab 5 Volt
|
||||||||
|
|
Physikalische Grenzen:
|
||||||||
|
Statistische Lebensdauer:
|
ca. 80.000 Stunden MTBF | ||||||||
|
Vibtrationstest:
|
1.000 U.p.m mit 2mm Amplitute für 30 Min. | ||||||||
|
Crashtest:
|
Übersteht freien Fall aus 30cm höhe | ||||||||
|
Max. Arbeitstemperatur:
|
70 Grad Celsius (Am Lüfter) | ||||||||
|
|
Anschlußdaten:
|
||||||||
|
Kabel:
|
UL1007 awg 26 | ||||||||
|
Kabellänge:
|
20cm | ||||||||
|
Anschlüsse X:
|
x=M : 3-Pol Molexstecker (oder kompatibler) mit Signal x=Z :4-Pol NetzteilStecker un 3-Pol. Molexstecker x=leer : 3 Litzen ohne Stecker |
||||||||
|
|
Approbationen wie:
|
||||||||
|
Standards:
|
TÜV, UL, CSA, CE | ||||||||
|
|
|
Stand:
|
24.07.2002 | ||||||
