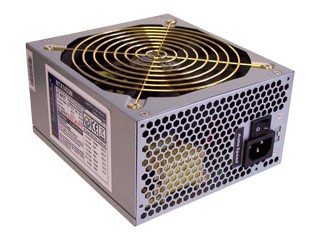

Abbildung:
|

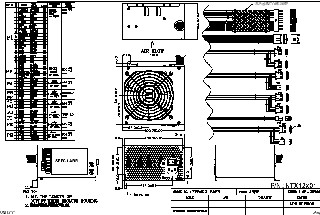

Maßzeichnung:
|
||||||||
(Abbildung nur ähnlich!) |
|
||||||||
|
|
Darstellung:
|
||||||||
|
Beschreibung:
|
ATX PS2 Netzteil für höchste Ansprüche. Sein Aufbau erlaubt es, die leisen 140mm !!! SmartCooler© Lüfter zum Einsatz zu bringen. Solide Technik verleiht diesem Produkt stabile Leistung. Die Drehzahl des Lüfters wird intern über eigens entwickelte SMARTspeed© Funktion gesteuert. | ||||||||
|
|
Produktdaten:
|
||||||||
|
Ausgangsleistung:
|
550 Watt (580Watt Peak)
|
||||||||
|
Eingangsspannung:
|
220V | ||||||||
|
Power Factor Connection:
|
P F C | ||||||||
|
Leistungsdaten:
| |||||||||
|
Output:
|
Nominal: | Regulation | Ripple/Noise | Minimum | Maximum | Peak | Watt | ||
|
1.
|
+3,3 V | +/- 5% | 50mV | 0,3A | 28,0A | ||||
|
2.
|
+5,0 V | +/- 5% | 50mV | 1,0A | 48,0A | ||||
|
3.
|
+12,0 V | +/- 5% | 120mV | 1,0A | 25,0A | ||||
|
4.
|
-5,0 V | +/- 10% | 120mV | 0,0A | 0.5A | ||||
|
5.
|
-12,0 V | +/- 10% | 120mV | 0,0A | 0,8A | ||||
|
6.
|
+5,0Vsb | +/- 5% | 50mV | 0,0A | 2,5A | ||||
|
3,3V + 5,0V + 12,0V:
|
Total output power shall not exceed 530 Watt
|
||||||||
|
3,3V + 5,0V:
|
Total output power shall not exceed 325 Watt
|
||||||||
|
|
Physikalische Daten:
|
||||||||
|
Maße L x B x H:
|
163 x 140 x 86 mm | ||||||||
|
Gewicht:
|
2.400 Gramm | ||||||||
|
Gehäusefarbe:
|
Silbergrau | ||||||||
|
Länger der Anschlußkabel:
|
400mm +/- 15mm | ||||||||
|
Anschluss Motherboard:
|
24/20 poligen AnschlußStecker | ||||||||
|
Interne Anschlüsse:
|
2x SATA, 2 x PCI Express, 2 x Floppy 4-pin connectors, 6 x 4-pin connectors, 1 x VGA, Kabelbaum mit Textilummantelung | ||||||||
|
Netzkabel:
|
1,5m länge, Silbergrau oder schwarz | ||||||||
|
|
Physikalische Daten Lüfter:
|
||||||||
|
Maße:
|
140 x 140 x 25mm | ||||||||
|
Lager:
|
Doppeltes Präzisionskugellager | ||||||||
|
Farbe:
|
schwarz | ||||||||
|
Max. Drehzahl pro Min.:
|
1.500 | ||||||||
|
Max. Laufgeräusch dbA:
|
10-25 (Je nach Netzteiltemperatur) | ||||||||
|
Volumenstrom m³/h:
|
140,0 | ||||||||
|
Kabel:
|
UL1007 AWG 26 | ||||||||
|
Kabellänge:
|
20cm | ||||||||
|
Gewicht:
|
180g | ||||||||
|
|
Leistungsaufnahme Lüfter:
|
||||||||
|
Stromverbrauch Amp:
|
0,16
|
||||||||
|
Leistung Watt:
|
1,92
|
||||||||
|
Betriebsspannung:
|
12 Volt
|
||||||||
|
Startspannung:
|
ab 5 Volt
|
||||||||
|
|
Physikalische Grenzen:
|
||||||||
|
Statistische Lebensdauer:
|
ca. 50.000 Stunden MTBF | ||||||||
|
Vibrationstest:
|
1.000 U.p.m mit 2mm Amplitute für 30 Min. | ||||||||
|
Crashtest:
|
Übersteht freien Fall aus 30cm Höhe | ||||||||
|
Max. Arbeitstemperatur:
|
50 Grad Celsius (Am Lüfter) | ||||||||
|
|
Approbationen wie:
|
||||||||
|
Standards wie:
|
TÜV, UL, CSA, CE | ||||||||
|
|
|
Stand:
|
25.10.2005 | ||||||
